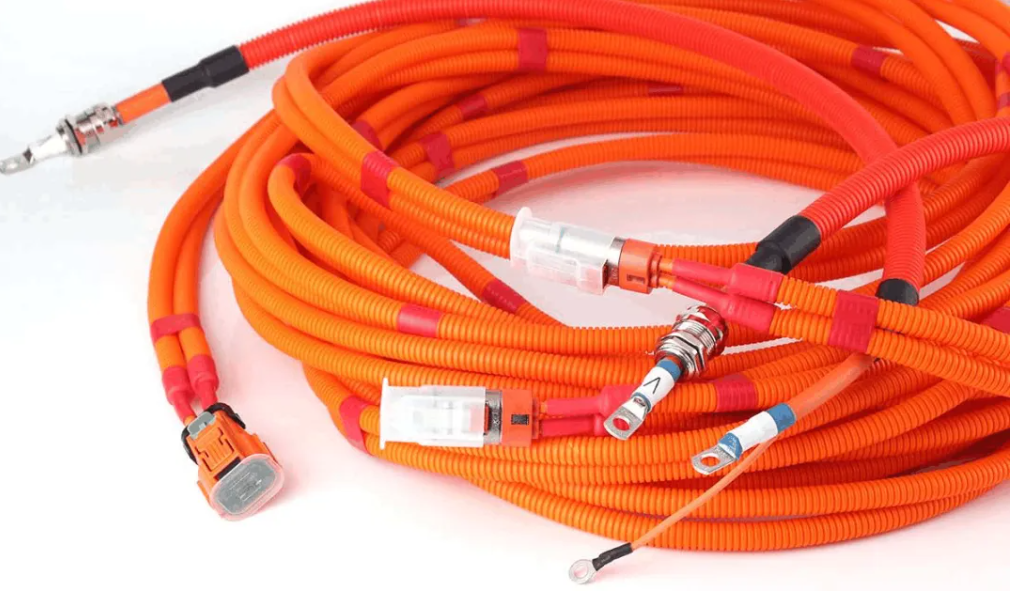

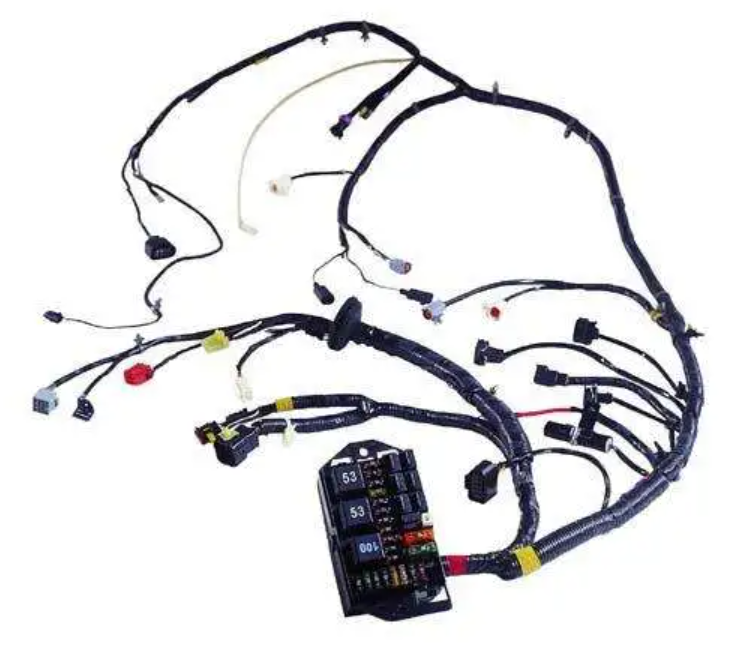

汽车线束是汽车电路的网络主体,没有线束也就不存在汽车电路。线束是指由铜材冲制而成的接触件端子(连接器)与电线电缆压接后,外面再塑压绝缘体或外加金属壳体等,以线束捆扎形成连接电路的组件。线束产业链包括电线电缆、连接器、加工设备、线束制造和下游应用产业,线束应用非常广泛,可用在汽车、家用电器、计算机和通讯设备、各种电子仪器仪表等方面,车身线束连接整个车身,大体形状呈H型。
根据用电设备的负载电流大小选择导线的截面积,一般原则为长时间工作的电气设备可选用实际载流量60%的导线,短时间工作的用电设备可选用实际载流量60%-100%之间的导线;同时还应考虑电路中的电压降和导线发热等情况,以免影响用电设备的电气性能和导线的允许温度;为保证一定的机械强度,一般低压导线截面积不小于1.0mm²。
汽车电路上有颜色和编号特征。随着汽车用电设备的增加,导线数目也在不断增多,为便于识别和检修汽车电器设备,汽车电路中的低压线通常由不同的颜色组成,并在汽车电器线路图上用颜色的字母代号标注出。在汽车电路图上通常都标注出导线的颜色代号(用一个或两个字母表示),汽车上导线的颜色一般都不一样,常用的有单色和双色两种选用原则。如:红色(R),黑色(B),白色(W),绿色(G),黄色(Y),黑白色(BW),红黄色(RY)。其中双色线中前一种为主色,后一种为辅色。(1)绕曲性能,车门和跨越车身之间的电线应该由绕曲性能良好的导线构成。(2)耐高温性能,在温度高的部位使用的导线,一般采用绝缘性和耐热性良好的氯乙烯、聚乙烯包覆的导线。(3)屏蔽性能,近年来,微弱信号电路使用的电磁屏蔽线也不断增加。(1)电缆半叠包扎法,涂绝缘漆并烘干,以增加电缆的强度和绝缘性能。(2)新型线束,局部塑料包扎后放入侧切口的塑料波纹管内,使其强度更高,保护性能更好,查找线路故障更方便。
线束生产的第一个工位是开线工艺。开线工艺的准确性直接关系到整个生产进度,一旦出现错误特别是开线尺寸偏短,会导致所有工位的返工,费时费力影响生产效率。所以在编制开线工艺是一定要根据图纸的要求合理确定导线的开线尺寸,剥头尺寸。开线之后的第二个工位就是压接工艺,根据图纸要求的端子类型确定压接参数,制作压接操作说明书,对于有特殊要求的需要在工艺文件上注明并培训操作工。比如:有的导线需要先穿过护套后才可压接,它需要先预装导线然后从预装工位返回再压接;还有刺破式压接用到专用的压接工具,这种压接方式具有良好的电接触性能。接着就是预装工艺了,首先要编制预装工艺操作说明书,为了提高总装效率,复杂的线束都要设置预装工位,预装工艺的合理与否直接影响到总装配的效率也反映出一个工艺人员的技术水平高低。如果预装部分装配的偏少或者装配的导线路径不合理会加大总装配人员的工作量,减慢流水线的速度,所以工艺人员要经常待在现场不断总结。最后一步就是,总装工艺。能够根据产品开发部门设计的装配台板,设计工装设备、物料盒规格尺寸并将所有装配护套和附件的编号贴于物料盒上以提高装配效率。编制各个工位装配内容和要求,平衡整个总装工位防止出现一点工作量过大,拉下整个流水线速度的情况。
汽车线束由导线、端子、包覆物、接插件和其他部分组成。电线是线束的主要组成部分,通常称之为导线,是线束的主体部分,其作用主要是承载负载所需的电流。导线的重要参数即是载流能力,导线的载流能力受线径(导线导体的截面积)、线长、导体的电阻率及环境温度的影响。

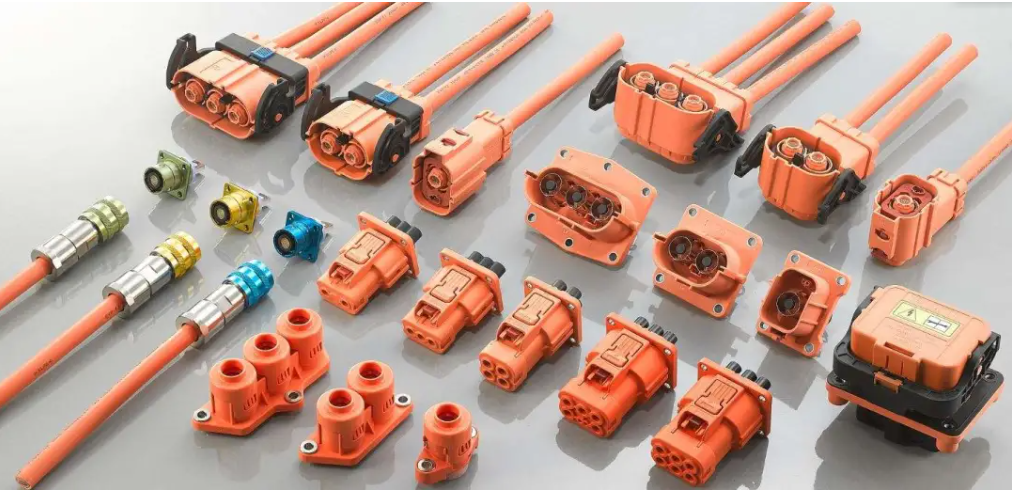

接插件也叫做连接器,CONNECTOR,或接插器。接插件是线束与其他电气设备连接不可缺少的元器件,分为线束端接插件和用电器端接插件。我们经常会听到公接插件(简称公端)和母接插件(简称母端),其中公端子所在的接插件称之为公接插件,母端子所在的接插件称之为母接插件,我们线束端的通常都是母接插件。连接器从大类上分,可分为:防水型,非防水型二类。在设计之初,根据每个PIN针需承载电流大小,选取不同宽度的PIN针,继而在接插件上形成容纳不同PIN针的腔室,从而形成容纳多个PIN的Housing。
(1)CPA-塑壳二次锁止机构ConnectorPositionAssurance:
它的功能是保证塑壳和电器接口装配到位后一次锁止机构的卡扣不会轻易退出,由于其功能特殊性,因此CPA在设计时必须保证工人的可操作性和可辨识性,这就要求CPA在塑壳上必须是独立的机构,也必须有特殊的颜色标识。防水密封机构有2种,一种用于塑壳与塑壳间的密封,一种用于端子引出线的密封。(3)TPA-端子二次锁止结构TerminalPositionAssurance:并不是所有的端子都需要二次锁止结构,VW要求是端子宽度2.8mm(包含2.8)以下就应该使用TPA,为保证线束厂工人安装方便,TPA的颜色也要求可辨识,并且装配时要有明确的手感,为保证塑壳在运输至线束厂过程中TPA不会自动进入锁止位置,抗锁止作用的机构在TPA上是必须的。

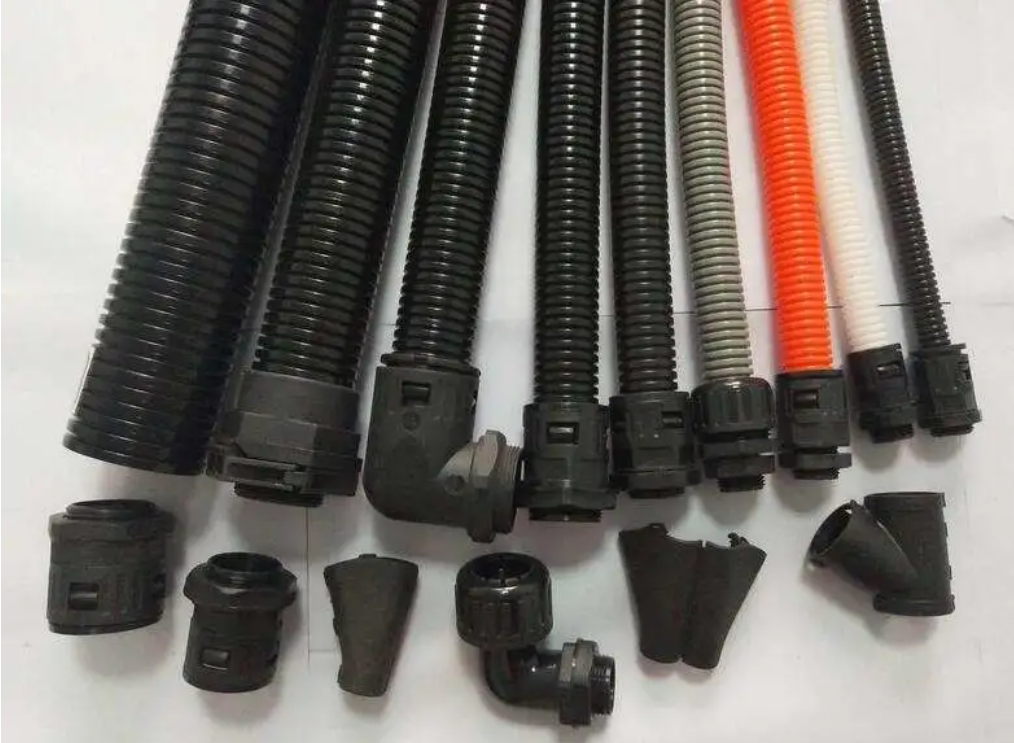

线束包扎物主要作用是对线束进行保护,根据包扎物的材料的不同,包扎物的种类主要有波纹管、PVC胶带、布基胶带,绒布胶带、海绵胶带和铝箔胶带等。因材料的不同,不同的包扎物的材料特性也不一致,相应的,其在线束总成上的应用条件和方式也不一致,具体选型时应根据线束具体的使用环境及其对耐磨性、耐热性。

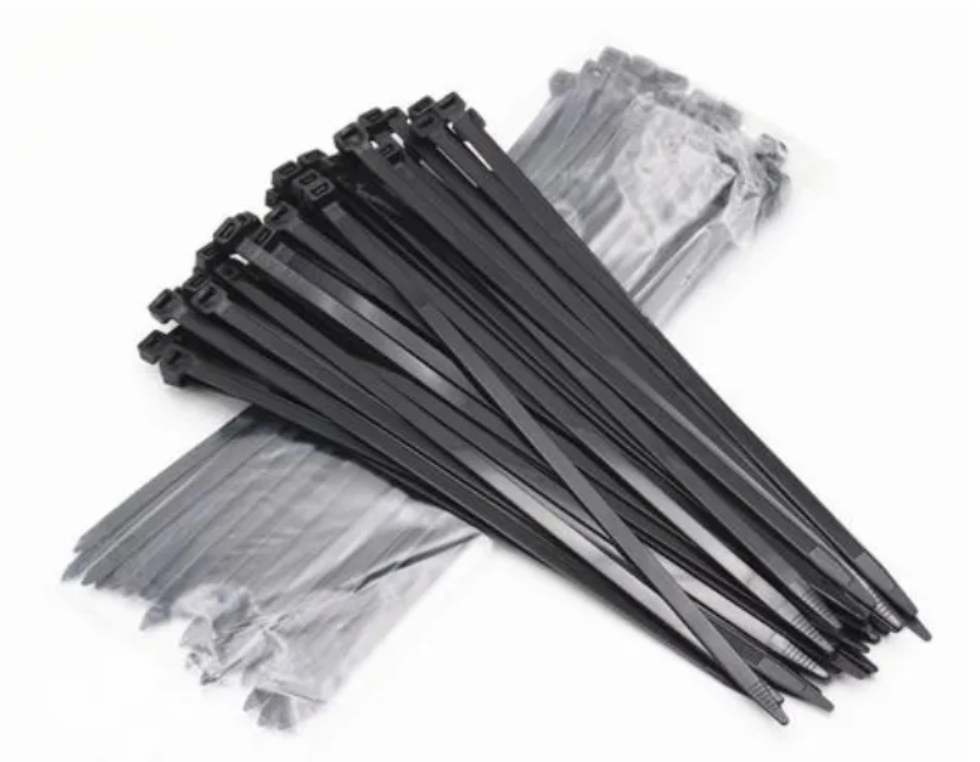

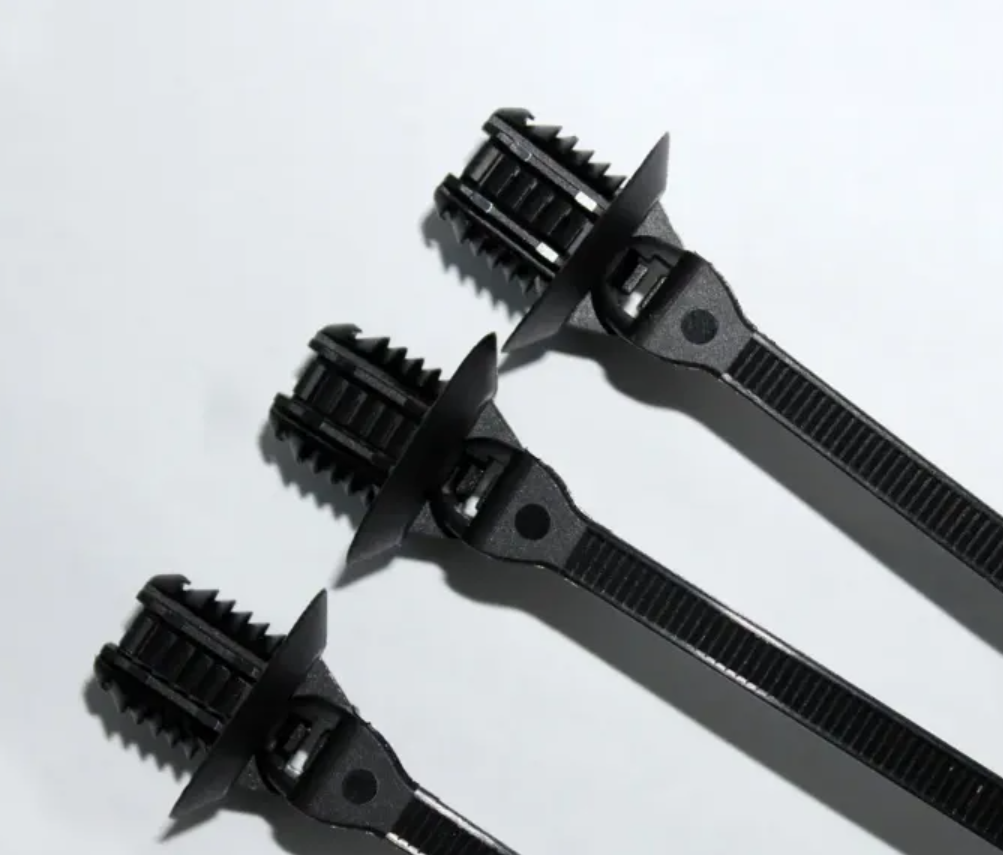

不同于其他汽车上其他零部件,线束是柔性零件,线束无法按照既定的形送样,因此为了对线束在整车上的布置路径进行约束,需要添加额外的零件对线束进行固定,这些额外的零件就是线束固定物,它起到固定线束和约束线束布置路径的作用。线束固定物有:扎带、卡扣、橡胶护套、线束支架等,根据线束的安装环境的不同,如线束安装空间,对温度的要求,对防水的要求,每种线束固定物的形态和材料也并不一致,即便这样,线束固定物也呈现出标准化的趋势,也是线束平台化选型比较容易实现部件之一。
线束附件是指线束总成上其他较小的产品,如线束总成上的产品标签保险丝夹子等。
